當遇到這些情況時，混凝土實體質量檢測就成了“必選項”：工程驗收、施工過程抽樣檢測結果不合格、涉及結構工程質量的試件和材料檢驗數量不足、現有工程質量存爭議、發生工程質量事故......

?

其中，鐵路工程混凝土實體質量核心檢測項目主要有6大類，其中的強度檢測和有害成分檢測，更是行業內最受關注的兩大焦點，今天就一次性講清楚！

?

強度檢測：六大方法 各有適配場景

混凝土的強度，是其承載能力的根本，也是判斷結構安全的核心指標。通常以下6種現場檢測方法可按需選用，各有優劣、各有側重。

?

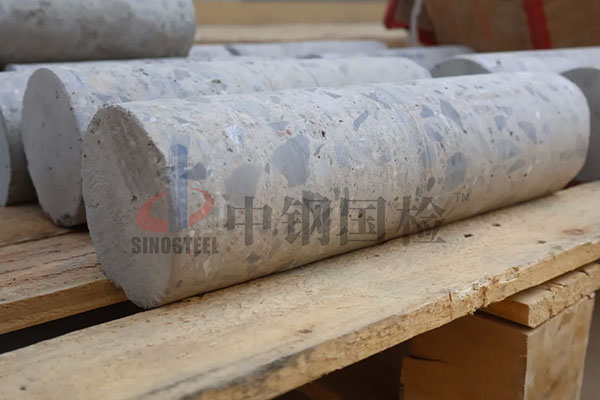

鉆芯法直接從結構上鉆取芯樣，在實驗室進行抗壓試驗。它適用于非預應力及經允許的預應力混凝土結構，既可判定單構件強度，也可用于批量檢測推定，也可作為其他非破損檢測的驗證。其缺點是會在結構上留下孔洞，檢測后必須進行專業修補以確保結構完整性。

?

回彈法與超聲回彈綜合法是經典的無損檢測。它們通過回彈值來推定混凝土強度，不損傷結構，適用于表面質量無明顯缺陷的構件?？蛇M行單個或批量檢測，但當批量抽檢時，抽檢數量不應少于同批構件總數的50%，且最少為2個。

?

拔出法通過測定將一枚埋入混凝土中的錨固件拔出所需的力來換算強度。它適用于抗壓強度在10MPa-80MPa、表里質量均勻的混凝土。

?

同條件養護試件法中試件在混凝土澆筑地點取樣、并與結構實體同條件養護，能更好地反映實際構件的強度發展。此法特別適用于涉及混凝土結構安全重要部位結構混凝土強度檢測。不過需要注意的是在取樣時，試件需要在混凝土建筑地取樣，試樣需要具有代表性。

?

射釘法適用于檢測噴射混凝土24h的抗壓強度。檢測時，每次不少于2個測區，測區面積控制在0.03㎡-0.04㎡之間，相鄰測區間距需不小于0.3米但不能超過2米且避開鋼筋、缺陷等干擾。

?

有害成分檢測：揪出“隱形殺手”

如果說強度是混凝土的“硬實力”，那么有害成分就是潛伏在內部的“隱形殺手”，悄悄侵蝕結構穩定性，引發安全隱患。這類檢測主要針對氯離子、堿含量、骨料中氧化鎂及堿活性骨料等4類核心對象，精準排查隱患。

?

檢測氯離子含量最常用的方法是硝酸銀電位滴定法，通過滴定反應精確測定氯離子含量，從而評估鋼筋銹蝕風險。

?

堿含量通常用等效氧化鈉含量表示，分為總堿含量和可溶性堿含量。過高的堿含量，與骨料中的活性成分在潮濕環境中發生堿 - 骨料反應，生成的膨脹性產物會使混凝土內部產生巨大應力，直接導致結構開裂、強度下降，甚至出現整體性破壞。

?

骨料中氧化鎂含量的檢測，主要防范骨料中氧化鎂延遲性膨脹的危害。這項檢測一般采用精度高的原子吸收分光光度法。

?

堿活性骨料檢測是預防堿-骨料反應的關鍵。檢測包括確定骨料的堿活性類別和定量。通常先用巖相法對骨料進行礦物組成分析分類。若發現含有堿活性礦物，則需進一步試驗，準確評估其反應活性和危害程度。

?

總結一下

鐵路工程混凝土實體檢測，是防范質量隱患、保障結構安全的“最后一道防線”。

?

無論是工程驗收、質量爭議排查，還是事故后檢測，只有精準選用合適的檢測方法，全面把控各項指標，才能確保鐵路混凝土結構安全、耐用，為鐵路運輸安全筑牢基礎。
